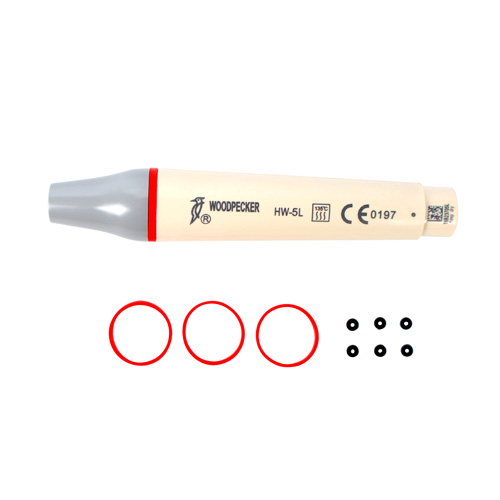

产品介绍

HW-5L型洁牙机手柄是啄木鸟系列超声洁牙机的组合部件，配合超声洁牙机使用，它带有LED灯照明功能，工作时能够照亮整个口腔便于洁牙，

适用于本公司生产的啄木鸟牌超声洁牙机。该产品是超声洁牙机的手持式能量转换部分，采用压电陶瓷将超声洁牙机输出的电能转化机械能，

带动所安装的工作尖进行超声振动，达到洁牙的目的。

产品用途

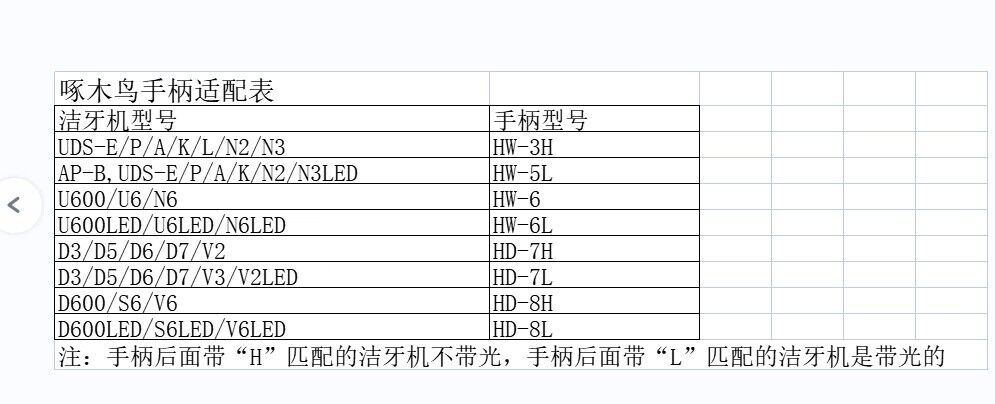

1.适配WOODPECKER牌UDS-K LED,UDS-N2 LED型超声洁牙机时，适用于牙科清除结石。

2.适配WOODPECKER牌UDS-A LED,UDS-P LED,UDS-E LED,UDS-N3 LED,UDS-L LED型超声洁牙机时.适用于牙科清除结石及根管荡洗。

产品用途

1、洁牙功能

①将手柄正确地安装在适配的洁牙机主机尾擂上，并通过主机调节到台适的水量大小和振动强度大小。

②一般采用握笔姿势拿握手柄。

③按需要选择合适的工作尖，用限力扳手将其拧紧在手柄上

④机器正常工作时频率极快，在确保工作尖正常振动、水正常雾化的情况小，洁牙时仅需轻轻接触，并以一定的速度往复运动，

即可消除牙结石，且工作尖无明显发热的感觉:切忌洁牙时在局部用力过度或停留时间过长

⑤临床洁治时勿便工作尖的尖端与牙齿垂直接触，不可施重压，以免损伤牙体及工作尖口

⑥操作完成后，让机器在有水的条件下工作30秒左右以冲洗手柄及工作尖，取下手柄和工作尖进行消毒。

2,根管功能

①将手柄正确地安装在适配的洁牙机主机尾插上，并用根管扳手将根管转移器拧紧到手

②拧松根管转接器的螺帽

③将根管锉插入根管转接器前端的孔内;

④用根管扳手拧紧螺帽来夹紧根管锉

⑤调节洁牙机主机，切换到根管荡洗功能;

⑥调节洁牙机主机，选择合适的水量大小和功率大小;

⑦将根管锉缓慢放到患者牙齿的根管，启动脚踏开关即可进行根管荡洗

技术参数

规格:体长105mm

直径：18.9mm

重量:45g

电源输出:-220V

输出的尖端主振动偏移:1um-100um

输出的尖端振动频率:28kHz土3kHz

输出的半偏移力二0.1N-2N

尖端输出功率:3W-20W

进水压力:0.01MPa-0.5MPa

禁忌症

1、血友病患者禁用

2、带有心脏起搏器的患者禁用

3、带有心脏起搏器的医生禁用

4、心脏病患者、孕妇及幼儿慎用

部件说明

锥头:可旋出，用户可定期取出锥头，以便清洗

导光柱:导光作用，可高温消毒。

LED灯：发光能照亮口腔工作区;可拔插更换、可高温消毒。

手柄:工作主体，可高温消毒。

注意事项

1、根管转接器拧到手柄上时必须拧紧;

2、根管转接器上的螺帽必须要拧紧;

3、根管锉在牙齿根管内时不能压迫太紧;

4、只有根管锉在牙齿根管内时才能启动脚踏开关;

5、操作完成后，应取下根管转换器和手柄进行消毒

6、请勿敲打、刮破手柄。

7、手柄在工作状态下禁止拔出尾插

8、每次使用完毕拨出手柄并卸下工作尖或根管转换器
